TE-PtRh mit Vergleichstelle

16.- Laborgeräte > Referenznormale

Das Normalthermoelement
(Sekundär- oder Transfernormal) ist ein Typ-S-Element, welches einer nominellen Zusammensetzung aus
Platin-10 % (positiver Schenkel) gegen Platin (negativer Schenkel) besteht und zu der Gruppe der edlen Thermoelemente gehört. Dieses zeichnet sich durch seine hohe Langzeitstabilität aus.

Entscheidend für die Stabilität bei hohen Temperature ist die Qualität des eingesetzten Schutzrohrs.
Aus diesem Grund wird ein Schutzrohr aus hochreinen Aluminiumoxidkeramik C 799 eingesetzt.
Das Thermoelement Typ S oder B bietet neben dem geringen Alterungsdrift auch den Vorteil einer niedrigen Grundtoleranz gem. DIN EN 60584..

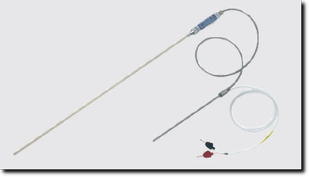

Referenznormal TYP-LABTEZ


Thermoelement mit Eispunktkaltstelle, Übergangshülse aus Edelstahl: Ø 8,0 x 50 mm lang,
Schutzrohr aus C799, Abm.: 7 x 4 mm Ø Isostab aus C799: ca. 3,5 mm Ø,
Nennlänge : 500 mm (Unterkante Übergangshülse), mit Thermodraht Typ B oder S : Ø 0,5 mm
mit gasdichtem Keramik-Schutzrohr und externer Edelstahl-Vergleichsstelle.
- Keramik-Schutzrohr: Ø 7 mm x 650 mm (auswechselbar)
- Edelstahl-Vergleichsstelle: Ø 6 mm x 280 mm
- Länge der Thermodrähte bis Vergleichsstelle 2m
- mit 2 m festangeschlossener AusgleichsleitungTyp: 2TSL0,22, einzeln Teflon und gemeinsam mit Silikon isoliert, 50mm freie Enden

Inclusive Thermische Vorbehandlung der Thermodrähte bei 1200°C.

Typ PtRh30%-PtRh6% (B) Artikel-Nr.: 600-LABTEZ-19

Typ PtRh10%-Pt (S) Artikel-Nr.: 600-LABTEZ-18

*Preise auf Anfrage

Eintauch Referenznormal aus PtRh10%-Pt  (von 400°C.......1300°C) für Vergleichsmessungen in Klein-Kalibratoren und Rohröfen mit Einlegeteil z.B. aus Keramik oder warmfesten Stahl (Silizium-Chrom-Aluminium-Legierung).

Für den Temperaturbereich von 400°C.......1700°C werden diese Eintauchthermoelemente von
DKD/QS-Laboratorien als Referenznormale zur Vergleichs- Kalibrierung verwendet.

Auf Kundenwunsch werden diese Referenznormale in unseren Kalibrierlabor mit
Qualitätsprüfzertifikat gemäß DIN 55350-18-4.2.2 oder mit DKD- Kalibrierschein geliefert.

Als Sonderausführung werden von Temperature Products Referenz-TE für den Temp.-Bereich bis 1700°C aus PTRh30%-PtRh6% (Typ B) geliefert.

Standardausführung : Type : PtRh10%-Pt,Thermodraht : D=D=0,50mm,
Norm : DIN IEC 584, Klasse 1,Vergl.-Stelle : integriert, Schutzrohr : Gasdichte Keramik Typ 799

Werkszertifikat oder DAkkS-Prüfung (Preis auf Anfrage).

* Technische Änderungen vorbehalten
