OS-MINI

8.- Infrarotgeräte

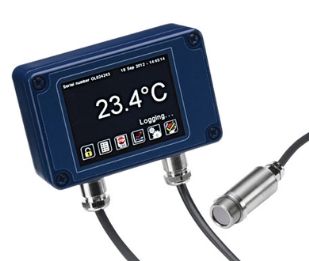

OS-MINI Miniatur-Infrarot-Temperatursensor mit Touchscreen-Anzeige und Sensorkopf-Option für hohe Umgebungstemperaturen



   Miniatur-Sensorkopf und konfigurierbares Elektronikmodul
   Farbwechsel der Anzeige bei Alarmen
   Datenaufzeichnung auf MicroSD-Karte bei Touchscreen-Modellen
   4 bis 20 mA oder RS485 Modbus® als Ausgänge
   Alarmrelais, Schaltleistung 24 V DC – Kein separater Verstärker erforderlich
   Max.-, Min.-, Mittelwert und Momentanwert, Halten des Max.- oder Min.-Wertes, Kompensation der reflektierten Energie

   Gemeinsame Merkmale aller Modelle
   Sensorkopf für hohe Umgebungstemperaturen bis 180°C ohne Kühlung einsetzbar
   Einstellbarer Emissionsfaktor – Geeignet für die verschiedensten Materialien wie Papier, Kunststoff, Nahrungsmittel, lackierte Oberflächen und viele mehr
   Temperaturbereiche von -20 bis 1000°C
   Unempfindlich gegenüber Bewegungen des Sensorkopfskabels – Ideal zu Montage an Roboterarmen

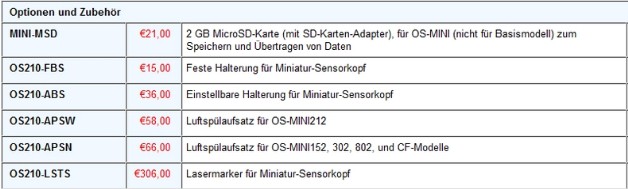

   Montagehalterungen, Luftspülaufsatz, Lasermarker und Schutzfenster als Option lieferbar
   IP65-geschützter Sensorkopf

Allgemeine Beschreibung
Der aus Edelstahl gefertigte, IP65-geschützte Sensorkopf wird zum Beispiel in der Nahrungsmittel- und Pharmaindustrie eingesetzt.

Zur Abstimmung auf große oder kleine Messobjekte und die gewünschte Entfernung bietet TP den Sensor mit einer großen Auswahl von Optiken an.

Das in Längen von 1 bis 30 m lieferbare rauscharme Spezialkabel ist unempfindlich gegen bewegungsbedingte Störungen. Damit eignet sich der Sensorkopf perfekt für die Montage an Roboterarmen.

Auch das Elektronikmodul wird in verschiedenen Varianten angeboten, als Basismodell mit Stromausgang und interner Einstellung des Emissionsfaktors, oder mit integrierter Touchscreen-Anzeige, die auch zur Einrichtung der Geräteparameter dient. Die beleuchtete Touchscreen-Oberfläche stellt die gemessene Temperatur digital und als Trendkurve des Temperaturverlaufs dar.
Zu den konfigurierbaren Geräteparametern gehören Temperaturbereich (zwischen -20 bis 1000°C), Filter, Halten des Max.- oder Min.-Wertes, Signalverarbeitung, Emissionsfaktor und Kompensation der reflektierten Energie. Alarme werden durch einen Farbwechsel der Anzeige gemeldet und sind so schnell und intuitiv wahrnehmbar. Die Alarmfunktionen werden ebenfalls über den Touchscreen konfiguriert.

In Verbindung mit einer MicroSD-Karte lässt sich der OS-Mini auch als Datenlogger zur Aufzeichnung der Temperaturmesswerte für die Qualitätssicherung und Dokumentation einsetzen. Der Benutzer kann neben der Messrate und der Anzahl der aufgezeichneten Werte auch eine Startzeit für die Aufzeichnung vorgeben. Eine SD-Karte mit 2 GB nimmt 28,4 Millionen Messwerte mit Zeit- und Datumsvstempel auf. Bei einer Messrate von 1 Messung pro Sekunde entspricht dies einer Speicherdauer von fast einem Jahr.

Der Messwert wird je nach Modell analog (4 bis 20 mA) oder digital (RS485 Modbus) ausgegeben, beide Modellversionen verfügen über Alarmrelais. Abgerundet wird das Angebot durch verschiedene Zubehöroptionen für den Sensorkopf, wie Montagehalterungen, Luftspülaufsatz, Linsenschutz und Lasermarker.


Technische Daten
Maximale Temperaturspanne: 1020°C
Minimale Temperaturspanne: 100°C
Ausgang: 4 bis 20 mA oder RS485 Modbus
Genauigkeit: ±1°C oder 1%, je nachdem, welcher Wert größer ist.
Wiederholbarkeit: ±0,5°C oder 0,5%, je nachdem, welcher Wert größer ist.
Einstellbereich des Emissionsfaktors: 0,20 bis 1,00
Einstellung des Emissionsfaktors
Basismodell: über BCD-Schalter im Elektronikgehäuse
Touchscreen-Modelle: über Touchscreen (Modelle mit RS485-Schnittstelle auch über RS485)
Ansprechzeit, t90: 240 ms (für 90% des endgültigen Werts)
Spektralbereich: 8 bis 14 ?m
Betriebsspannung: 24 V DC ±5%
Maximaler Strom: 100 mA
Maximaler Schleifenwiderstand (Modelle mit mA-Ausgang): 900 Ohm (4 bis 20 mA DC-Ausgang)
Alarmrelais (Außer Basismodelle): 2 x einpolige Wechsler, Schaltleistung 24 V DC, 1 A, Isolierung 500 V DC
Kabellänge (Sensorkopf an Elektronik-Modul): 1 m (Standard), bis zu 30 m (Option)
Umgebungstemperatur (Sensorkopf): 0 bis 60°C
Gewicht mit 1 m Kabel: Ca. 390 g
Kabelanschlüsse: Abnehmbare Schraubklemmenblocks (siehe Anschlussbelegung rechts)
Leiterquerschnitt: 0,3 bis 1,0 mm Kabelverschraubung: Für Kabeldurchmesser von 3,0 bis 6,5 mm
Sensorkopf: 316 Edelstahl (siehe Zeichnung weiter oben)
Abmessungen: ø18 × 45 mm
Montage: Gewinde M16 × 1 mm
Elektronikmodul: Aluminiumdruckguss
Abmessungen: 98 x 64 x 36 mm (B x H x T)
Montage: Zwei M4-Schrauben zur Wandmontage (siehe Zeichnung weiter oben)
